Самодельный снегоход из бензопилы, реально? (видео)

1662 0

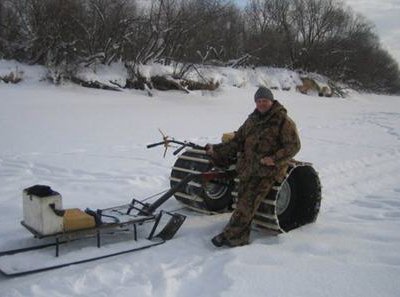

На первый взгляд заголовок звучит примерно как «каша из топора». Но если вдуматься, наличие у устройства двигателя как бы намекает на то, что в перспективе им можно что-то двинуть. Поскольку мощность не велика, самодельный снегоход показался мне наиболее перспективной задумкой. Посмотрел в интернете, оказалось идея витает в воздухе. У меня была старенькая бензопила «Урал», но «Дружба» тоже подойдет. Собственно, от пилы нам нужны двигатель да редуктор. Стал подбирать остальные детали: лыжи – от старого снегоката сына, гусеницу – от убитого соседом снегохода «Буран». Чужие чертежи и схемы мне не подошли, т.к. собирал я из того, что придется. Сначала появились детали, а потом уже мысли, как их компоновать.

Характеристики получившегося снегохода:
Скорость — 30 км/ч;
Вес – 40 кг;
Расход топлива – 1 л на 6-8 км;
Тяговая сила – до 80 кг.

Начну рассказ с конструкции рамы. Для основы рамы и гусеничного блока я взял две сваренные стальные балки. В середине каждой из них по стальному уголку размером 50Ч36 мм. Для усиления конструкции в передней и задней части конструкции добавил 2-ух мм стальные пластины, края которых отогнуты под прямым углом. В пластинах я сделал сквозные отверстия – пазы для приводного вала гусениц спереди и для направляющих катков гусеницы сзади. Натяжные устройства я прикрепил на обоих концах рамы.

Переднее устройство имеет несколько функций одновременно – это натяжение второй ступени передачи цепи и более широкое натяжение гусеницы. К балкам снизу приварены кронштейны в их пазы добавлены оси опорных катков. Про катки подробнее. Всего 18 штук. Взяты они от сортировки для картофеля. Катки расположены на осях. Посередине — в шахматном порядке, а по краям симметрично на каждой. Всего осей 5 (равномерно распределяем катки по 3-4 штуки на каждой).

Оси снял со сломанной картофелекопалки. Концы пришлось удлинить, чтобы можно было добавить резьбу. На оси между катками насадил втулки. Просто подобрал нудного диаметра дюралевую трубу и распилил. По концам закрепляем оси в кронштейнах на гайку с контргайкой. Каждая ось заодно становиться поперечным каркасом рамы. Фиксирует балки на равном расстояние друг от друга и дополнительно укрепляет конструкцию. К каждой балке прикрепляем по три из стального уголка 30Ч30 мм. Таким образом, мы получаем возможность приварить стальные листы с правой стороны и сделать площадку, на которую монтируем редуктор от «Урала» и промежуточный вал цепной передачи.

Передние концы рамы соединяем балкой из стальной водопроводной трубы диаметром 32 мм. На её концы сажаем втулки рулевых лыж, а в середине стойку, которая станет моторным подрамником. Гусеницы как я ранее говорил от «Бурана», пришлось их уменьшить. Срезал полметра и заново соединил при помощи куска транспортной ленты. Вал привода из трубы диаметром 28 мм. На вал приварены фланцы с отверстиями через которые крепятся зубчатые колеса. Отверстия трубы вала закрыты сваркой с наконечниками-цапфами. Левый наконечник делаем короче правого. Натяжную ось делаем также как приводной вал, но её наконечники оставляем одной длины.

Наконец добрались до двигателя нашего самодельного снегохода. Берем ураловский бензиновый мотор и крепим к поперечной балке. На той же площадке под углом в 180о уже установлен редуктор и промежуточный вал двухступенчатой передачи. Вот и вся трансмиссия. Большая звездочка промежуточного вала (ведомая 1-ой ступени) с 38 зубцами, маленькая звездочка промежуточного вала (ведущая 2-ой ступени) с 10 зубцами. Цепи обеих ступеней стандартные, как у мотоциклов типа «Восход» или «Минск». Шаг около 16 мм.

Рулевое управление на опорно-рулевых лыжах, рычаги соединяем на жесткой тяге с сошкой рулевого вала. Сам руль двуручный, справа монтируем рычаг газа. Тормоза на самодельном снегоходе не нужны. Остановится машина сама благодаря трению в ходовой части и трансмиссии. Хоть мощность мотора и не большая, аппарат развивает скорость до 30 км/ч по накатанному снегу и может тянуть за собой груз до 80 кг. Т.е. смело цепляйте санки или катайте лыжников.
