Современная медицина немыслима без технических систем, работающих незаметно для пациента, но критически важных для персонала. Одной из таких систем является азотная станция — оборудование, которое обеспечивает лечебные учреждения газообразным азотом высокой чистоты. Разберёмся, как устроена эта установка, какие технологии лежат в её основе и почему без неё не обходится ни одна современная клиника с операционным блоком.
Зачем больнице нужен азот
Азот в медицинских учреждениях используется значительно шире, чем принято думать. Помимо очевидного применения в криохирургии и криоконсервации биоматериалов, этот газ незаменим для работы пневматического хирургического инструмента, наддува медицинского оборудования, продувки систем и создания инертной среды при хранении отдельных препаратов и реагентов в лабораториях. Именно поэтому стабильная подача азота требуемой чистоты становится частью инженерной инфраструктуры больницы наравне с кислородом и сжатым воздухом.
Принцип работы азотной установки
В основе любой азотной станции лежит идея разделения атмосферного воздуха на составляющие компоненты. Воздух, которым мы дышим, состоит примерно на 78% из азота, на 21% из кислорода и на 1% из прочих газов. Задача установки — «отсечь» кислород и примеси, оставив практически чистый азот.
Мембранная технология
Мембранные генераторы работают по принципу селективной проницаемости полимерных волокон. Сжатый воздух подаётся внутрь пучка полых мембранных волокон, и молекулы кислорода, углекислого газа и водяного пара проникают сквозь стенку волокна быстрее, чем молекулы азота, поскольку обладают меньшим кинетическим диаметром. В результате на выходе из модуля концентрируется поток обогащённого азота, а «быстрые» газы отводятся в атмосферу.
Короткоцикловая адсорбция (PSA)
Второй распространённый метод — адсорбционное разделение под переменным давлением (Pressure Swing Adsorption). Установка содержит два параллельных адсорбера, заполненных углеродным молекулярным ситом (CMS). Под давлением воздух пропускается через адсорбер, и гранулы CMS избирательно поглощают молекулы кислорода, пропуская азот дальше. Когда адсорбер насыщается, поток переключается на второй сосуд, а первый регенерируется путём сброса давления. Циклы чередуются автоматически, обеспечивая непрерывную подачу газа.

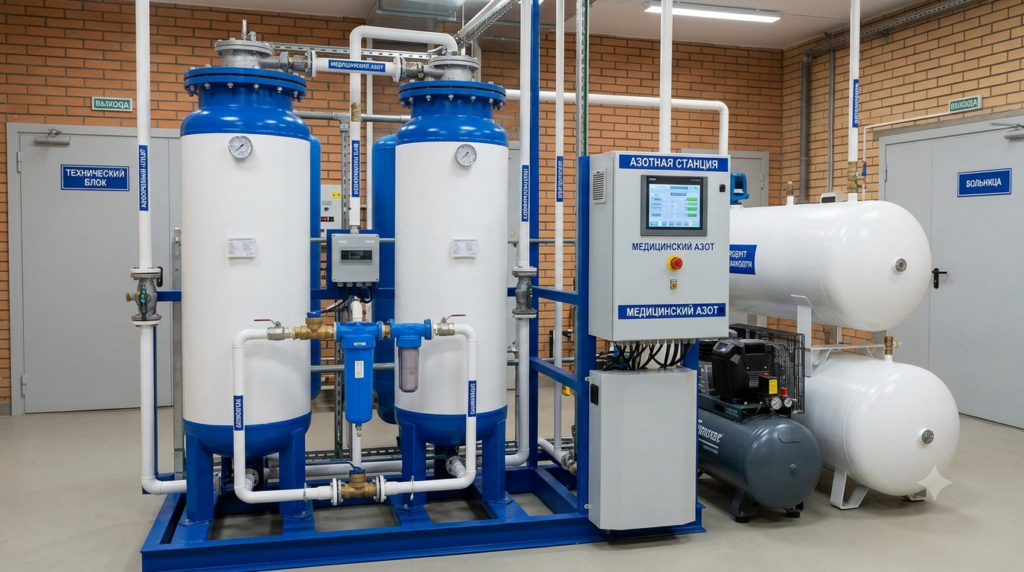

Из чего состоит азотная станция
Типовая азотная установка для больницы представляет собой комплекс взаимосвязанных узлов:
- компрессор для подготовки сжатого воздуха;
- рефрижераторный или адсорбционный осушитель воздуха;
- система фильтров тонкой и грубой очистки;
- генератор азота (мембранный или PSA-блок);
- ресивер (буферная ёмкость) для накопления готового газа;
- анализатор кислорода и датчики чистоты;
- система автоматики и удалённого мониторинга;
- разводка трубопроводов до точек потребления.
Как происходит расчёт производительности
Проектирование станции начинается с определения требуемого расхода газа. Расчёт производительности установки выполняется по формуле:
Qуст = Qпотр × Kз × Kн
где:
- Qуст — необходимая производительность установки, м³/ч;
- Qпотр — суммарное потребление азота всеми точками, м³/ч;
- Kз — коэффициент запаса (обычно 1,2–1,5);
- Kн — коэффициент неравномерности потребления (0,8–1,3 в зависимости от загрузки операционных).
Требования к чистоте азота для медицинских целей
Степень очистки газа напрямую зависит от области его применения. Чем выше требования к процессу, тем ниже допустимое остаточное содержание кислорода.
| Область применения | Требуемая чистота азота | Технология получения |
|---|---|---|
| Пневмоинструмент, продувка систем | 95–98% | Мембранная |
| Криохирургия, хранение биоматериалов | 99,9–99,999% | PSA |
| Лабораторные исследования | 99,99% и выше | PSA с доочисткой |
Контроль качества газа
Непрерывный контроль остаточного кислорода — обязательное условие эксплуатации. Для этого в схему включается газоанализатор, который в режиме реального времени передаёт данные на пульт автоматики. При отклонении показателей от нормы система автоматически перенаправляет поток на дополнительную очистку либо блокирует подачу газа потребителю, предотвращая риск для персонала и пациентов.
Преимущества собственной азотной станции для больницы
Установка автономного генератора азота вместо закупки газа в баллонах даёт лечебному учреждению ряд ощутимых преимуществ. Именно поэтому всё больше клиник принимают решение купить азотную установку, а не арендовать баллонное оборудование или заказывать регулярные поставки газа со стороны:
- Независимость от поставщиков и логистики доставки баллонов.
- Существенное снижение стоимости кубометра газа в долгосрочной перспективе.
- Постоянное наличие газа без риска простоя операционного блока.
- Безопасность — отсутствие необходимости хранить баллоны под давлением на территории клиники.
- Возможность гибко регулировать производительность под текущие нагрузки.
Монтаж, автоматизация и обслуживание
Монтаж азотной станции выполняется с учётом требований санитарных норм и правил промышленной безопасности. Оборудование размещают в отдельном техническом помещении с приточно-вытяжной вентиляцией, а трубопроводы прокладывают до точек разбора с соблюдением уклонов и требований герметичности. Современные станции оснащаются системой удалённого мониторинга, которая позволяет инженерной службе отслеживать параметры работы через диспетчерский пункт или мобильное приложение, оперативно реагируя на любые отклонения.
Регламентное обслуживание включает замену фильтрующих элементов, проверку компрессора, калибровку газоанализаторов и профилактику адсорберов или мембранных модулей. При соблюдении графика технического обслуживания срок службы станции превышает 10–15 лет.
Азотная установка — это сложный, но при этом надёжный инженерный комплекс, который обеспечивает больницу собственным источником газа высокой чистоты. Благодаря современным мембранным и адсорбционным технологиям учреждения здравоохранения получают стабильную, безопасную и экономически выгодную альтернативу традиционным баллонным поставкам. Если вы рассматриваете возможность купить азотную установку для своей клиники, важно заранее определить требуемую производительность, степень чистоты газа и условия монтажа — это позволит подобрать оптимальное решение и обеспечить бесперебойную работу медицинского учреждения на долгие годы.
